هماهنگی پادری ورودی با درب های اتوماتیک و گردان؛ نکات فنی پیش از سفارش

سفارش پادری آلومینیومی برای درب اتوماتیک فقط به اندازه‌گیری سطح کف محدود نمی شود. مسیر حرکت لنگه ها، موقعیت آستانه، فریم، حسگرها و تراز کف باید با محل قرارگیری سیستم ورودی هماهنگ باشند.

اگر این موارد پیش از تولید بررسی نشوند، ممکن است در با لبه پادری تماس پیدا کند، ارتفاع کف مشکل ساز شود یا بخشی از محدوده حسگرها به درستی عمل نکند. این راهنما به جزئیات فنی هماهنگی میان در و پادری می پردازد تا اطلاعات مورد نیاز پیش از سفارش مشخص شوند.

چرا هماهنگی در و پادری باید پیش از سفارش انجام شود؟

در ورودی ساختمان های اداری، مراکز تجاری، هتل ها و مراکز درمانی، سیستم در و کف ورودی دو بخش مستقل نیستند. عملکرد درست هر کدام می‌تواند به نحوه اجرای بخش دیگر وابسته باشد.

برای مثال، پادری با ارتفاع نامناسب ممکن است با قسمت پایینی لنگه در تداخل پیدا کند. اختلاف تراز کف نیز می تواند به ایجاد لبه برجسته یا اختلال در عبور چرخ دستی و ویلچر منجر شود.

در بعضی پروژه ها، پادری داخل فضای فرو رفته کف نصب می شود. در پروژه های دیگر، سیستم روی کف موجود قرار می گیرد. هر دو روش نیازمند هماهنگی با وضعیت واقعی در و فضای ورودی هستند. بنابراین، طراحی باید پیش از تأیید ابعاد نهایی و آغاز تولید انجام شود. اصلاح این موارد پس از نصب در یا اجرای کف ممکن است هزینه و زمان پروژه را افزایش دهد.

شرایط هر نوع در چه تفاوتی دارد؟

۱. درب اتوماتیک کشویی

در درهای کشویی، لنگه ها هنگام باز شدن در امتداد مشخصی حرکت می کنند. در نتیجه، فقط عرض بازشوی در اهمیت ندارد. مسیر حرکت لنگه ها، ریل ها، آستانه و اجزای مجاور نیز باید بررسی شوند.

پادری باید در محلی قرار بگیرد که لبه یا اتصالات آن مزاحم حرکت در نشوند. همچنین نباید بدون بررسی فنی، بخشی از مسیر حسگر یا تجهیزات کنترلی با تغییرات کف یا نصب قطعات دیگر مسدود شود.

پیش از سفارش، نقشه در را از مجری یا سازنده دریافت کنید. سپس محل نصب پادری را روی همان نقشه مشخص کنید تا تداخل احتمالی پیش از تولید شناسایی شود.

۲. درب اتوماتیک لولایی

درهای لولایی، هنگام باز شدن و بسته شدن حول محور خود حرکت می کنند. به همین دلیل، بررسی محل قرارگیری پادری باید هم در حالت بسته و هم در طول مسیر حرکت در انجام شود.

اگر پادری بیش از حد به مسیر حرکت نزدیک باشد یا ارتفاع آن با فضای زیر لنگه سازگار نباشد، احتمال برخورد یا محدود شدن حرکت وجود دارد. در این حالت، موقعیت محور، جهت باز شدن، محدوده حرکت و ارتفاع نهایی سطح باید با یکدیگر مقایسه شوند. فاصله مجاز را نمی توان برای همه مدل ها یکسان در نظر گرفت. مشخصات سازنده و نقشه اجرایی همان در باید مبنای تصمیم باشد.

۳. درب گردان

در درهای گردان، وضعیت پیچیده‌تر است. لنگه ها حول محور مرکزی حرکت می کنند و هندسه کف داخلی و حلقه پیرامونی با شکل دایره ای سیستم ارتباط دارد. بنابراین، باید مشخص شود پادری در داخل حلقه کف، در بخش پیرامونی یا بیرون از محدوده در نصب می شود. این تصمیم نباید صرفاً با اندازه گیری عرض و طول ورودی گرفته شود.

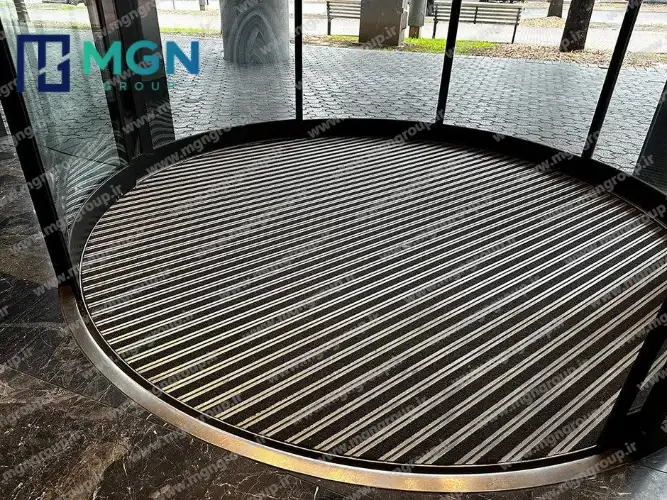

برای بعضی مدل ها، امکان تعبیه کف پوش یا پادری در حلقه کف در نظر گرفته شده است. برای نمونه، بروشور فنی سیستم KTC 2 شرکت dormakaba جزئیات اتصال کف و امکان قرارگیری پادری نظافتی در حلقه کف را نشان می دهد. با این حال، جزئیات و محدودیت های همان مدل باید بررسی شوند و نمی توان آن‌ها را به همه درهای گردان تعمیم داد.

برای این نوع ورودی، نقشه سازنده در باید قبل از نهایی‌شدن اندازه و ساخت سیستم ورودی بررسی شود.

فریم، آستانه و تراز کف چه اهمیتی دارند؟

یکی از مهم ترین مراحل، مشخص‌کردن ارتفاع نهایی همه اجزای کف است. اندازه گیری پیش از تکمیل کف سازی ممکن است با وضعیت نهایی پروژه مطابقت نداشته باشد.

برای مثال، ضخامت کف پوش نهایی، زیرسازی و فریم می توانند ارتفاع واقعی محل را تغییر دهند. به همین دلیل، عمق فضای توکار و ارتفاع پادری باید در کنار تراز کف اطراف بررسی شوند.

در پروژه های گردان، این موضوع اهمیت بیشتری دارد؛ زیرا کف و اجزای ثابت اطراف در باید با شرایط نصب تعیین شده برای سیستم سازگار باشند. بروشور فنی dormakaba نیز برای یک مدل مشخص، الزامات مربوط به حلقه کف و هم ترازی سطح را بیان می کند. این نمونه نشان می دهد که مشخصات اجرایی باید از مستندات همان سیستم استخراج شوند.

پیش از تأیید تولید، این اطلاعات را ثبت کنید:

•  تراز نهایی کف در محل نصب.

•  عمق فضای توکار یا ارتفاع قابل استفاده برای سیستم روکار.

•  محل و ابعاد فریم.

•  نوع اتصال پادری به کف.

•  وضعیت آستانه و اجزای ثابت اطراف.

•  تغییرات احتمالی ارتفاع در بخش های مختلف ورودی.

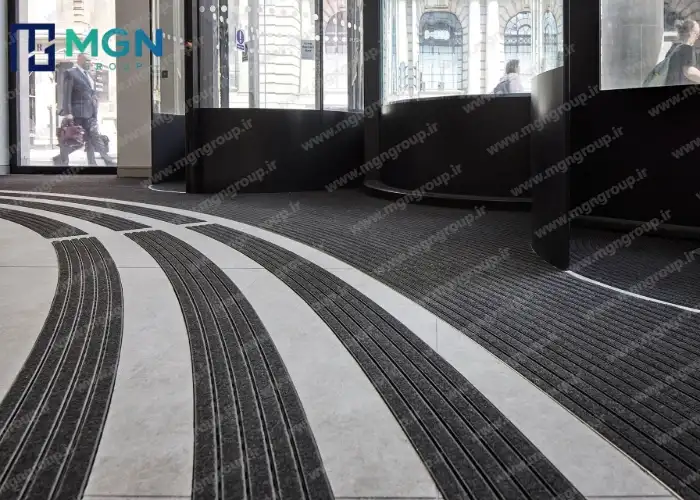

برای ورودی های دارای قوس یا هندسه نامنظم، استفاده از نقشه دقیق اهمیت بیشتری پیدا می‌کند. راهنمای تهیه نقشه دهانه های نامنظم پیش از تولید می‌تواند برای مستندسازی شکل محل مفید باشد.

تفاوت پادری معمولی و کفپوش در درب های اتوماتیک چیست؟

یک نکته مهم، تفاوت میان سیستم جمع آوری آلودگی و کفپوش فعال‌ساز در است. هر پادری که مقابل در قرار می‌گیرد، حسگر اتوماتیک درب نیست.

بعضی سیستم های در اتوماتیک ممکن است از حسگرهای حرکتی، حضور یا تجهیزات فعال ساز مشخص استفاده کنند. اگر پروژه از یک کفپوش فعال‌ساز بهره می برد، محل و ابعاد آن باید مطابق دستورالعمل سازنده در و تجهیزات کنترلی تعیین شود.

استاندارد EN 16005:2023+A1:2024 الزامات ایمنی و روش‌های آزمون درهای عابر پیاده با عملکرد برقی را پوشش می دهد؛ از جمله انواع کشویی و گردان. این استاندارد و مستندات فنی مربوط باید برای بررسی الزامات ایمنی سیستم در استفاده شوند، نه برای تعیین یک فاصله ثابت و عمومی برای تمام پادری ها.

بنابراین، محل پادری نظافتی، مسیر حرکت در و ناحیه عملکرد حسگرها باید در نقشه پروژه به صورت جداگانه مشخص شوند.

چک‌لیست هماهنگی پیش از سفارش

جدول زیر، اطلاعاتی را نشان می‌دهد که بهتر است قبل از تأیید سفارش میان مجری در، طراح کف و تأمین کننده پادری به اشتراک گذاشته شوند.

این چک لیست جایگزین نقشه تخصصی در یا تأیید مجری آن نیست. هدف، فراهم کردن اطلاعات لازم برای تصمیم گیری پیش از ساخت است.

مسئولیت هر مجری در هماهنگی نهایی چیست؟

مجری در باید اطلاعات مربوط به مسیر حرکت، الزامات ایمنی، اجزای ثابت، حسگرها و محدودیت های نصب را اعلام کند.

مجری کف و فریم باید تراز نهایی، عمق فضای نصب و وضعیت اتصال به کف اطراف را مشخص کند.

تأمین کننده پادری نیز باید براساس اطلاعات تأییدشده، ابعاد و ساختار مناسب سیستم را پیشنهاد دهد. سازگاری پروفیل، رویه، ارتفاع و روش تثبیت باید پیش از تولید بررسی شوند.

بهتر است نقشه نهایی فقط پس از تطبیق اطلاعات این سه بخش تأیید شود. اگر یکی از ابعاد یا ارتفاع ها هنوز قطعی نیست، همان بخش باید پیش از شروع تولید مشخص شود.

برای آشنایی بیشتر با تفاوت روش های نصب، مقاله پادری توکار یا روکار؛ مقایسه فنی نیز قابل استفاده است.

پس از نصب چه مواردی باید کنترل شوند؟

کنترل نهایی نباید به بررسی ظاهر کف محدود شود. پس از نصب، مجری در باید حرکت کامل در را در شرایط عادی بررسی کند و مجری سیستم ورودی نیز ثبات و وضعیت نصب را کنترل کند.

موارد مهم عبارت اند از:

•  در تمام مسیر خود آزادانه حرکت کند.

•  لبه از پادری با بخش متحرک در تماس نداشته باشد.

•  سطح نصب شده با  نقشه مطابقت داشته باشد.

•  اتصالات و لبه ها ثابت باشند و خطر گیر کردن یا لغزش ایجاد نکنند.

•  حسگرها و تجهیزات ایمنی مطابق دستور العمل سازنده عملکرد داشته باشند.

•  مسیر عبور افراد و تجهیزات چرخ دار بدون مانع غیرمجاز باشد.

اگر پس از نصب صدای غیر عادی، برخورد، اختلال در باز و بسته شدن یا اختلاف ارتفاع مشاهده شد، موضوع باید پیش از تحویل نهایی بررسی و رفع شود.
