آیا آسیب ویندو فیلم به شیشه ممکن است؟ بررسی تنش حرارتی، ترک و سازگاری فیلم با شیشه

فیلم ها برای بهبود عملکرد شیشه، کنترل تابش خورشید، افزایش حریم خصوصی یا در برخی محصولات، افزایش ایمنی استفاده می‌شود، اما نصب هر فیلمی روی هر نوع شیشه ای بدون بررسی فنی توصیه نمی‌شود. دلیل اصلی نگرانی، ایجاد یا تشدید تنش حرارتی در شرایط خاص است.

فیلمی که بخشی از انرژی خورشیدی را جذب می‌کند میتواند دمای شیشه را تغییر دهد و اگر اختلاف دما در قسمت های مختلف شیشه زیاد شود، تنش ایجادشده در لبه یا بدنه شیشه در شرایط نامناسب به شکست منجر شود.

در این مقاله بررسی می‌کنیم که این خطر چه زمانی بیشتر می‌شود، کدام ویژگی های شیشه و فیلم اهمیت دارند و چگونه می‌توان پیش از اجرا، سازگاری سیستم شیشه و فیلم را ارزیابی کرد.

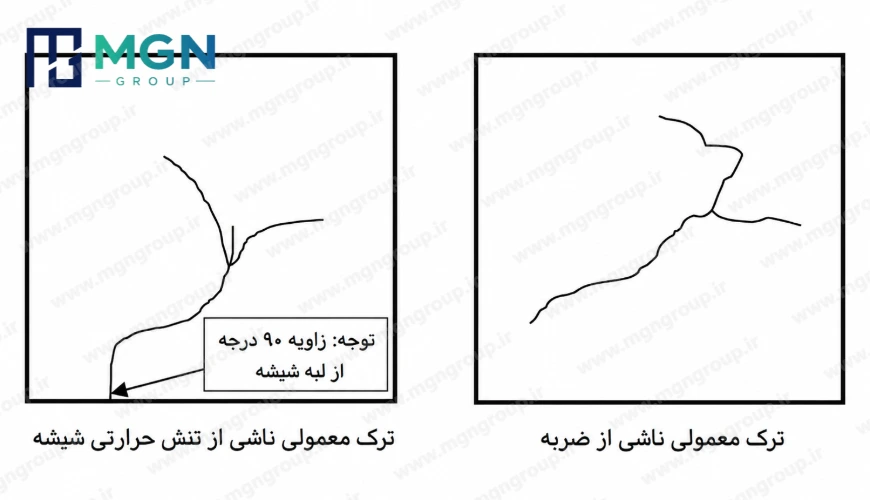

آیا ویندو فیلم میتواند باعث ترک یا شکست شیشه شود؟

پاسخ کوتاه این است که آسیب ویندو فیلم به شیشه معمولاً به معنای خراب کردن مستقیم شیشه توسط خود فیلم نیست؛ مسئله اصلی میتواند تغییر شرایط حرارتی شیشه باشد. IWFA نیز توضیح می‌دهد که تنش حرارتی ناشی از جذب تابش خورشیدی یکی از عواملی است که فیلم می‌تواند بر آن اثر بگذارد و برای همین، تولیدکنندگان فیلم جداول مخصوص سازگاری «فیلم با شیشه» ارائه می‌کنند. International Window Film Association

3M نیز در بولتن فنی خود توضیح می‌دهد که تنش حرارتی زمانی شکل می‌گیرد که بین بخش‌های گرمتر و سردتر شیشه اختلاف دما ایجاد شود و مقاومت لبه شیشه، یکی از عوامل تعیین کننده در برابر شکست است.

بنابراین نمی توان گفت «ویندو فیلم همیشه باعث شکست شیشه می شود» یا برعکس، «فیلم روی هر شیشه ای کاملاً بی خطر است». نتیجه به ترکیب فیلم، شیشه، قاب، تابش و شرایط سایه اندازی بستگی دارد.

تنش حرارتی شیشه چگونه ایجاد می‌شود؟

شیشه در برابر تابش خورشید انرژی جذب می‌کند. اگر همه قسمت‌های آن تقریباً به یک اندازه گرم شوند، شرایط با حالتی که بخشی از شیشه در آفتاب و بخش دیگر در سایه قرار دارد متفاوت است.

در حالت دوم، یک ناحیه ممکن است گرم‌تر و قسمت دیگری، به‌خصوص نزدیک لبه یا زیر قاب، سردتر باقی بماند. این اختلاف دما باعث انبساط متفاوت قسمت‌های شیشه و ایجاد تنش می‌شود. پژوهش‌های علمی درباره شیشه‌های جاذب انرژی خورشیدی نیز نشان داده‌اند که تابش نامتناسب و تفاوت دمایی می‌تواند در شیشه تنش ایجاد کند و وضعیت تکیه‌گاه و کیفیت لبه هم در احتمال شکست نقش دارد.

در چنین شرایطی، فیلم می‌تواند از طریق تغییر میزان جذب یا بازتاب انرژی خورشیدی، شرایط حرارتی شیشه را تغییر دهد. به همین دلیل، بررسی فقط خود فیلم کافی نیست.

چه عواملی احتمال آسیب ویندو فیلم به شیشه را بیشتر می‌کنند؟

چند عامل در ارزیابی سازگاری اهمیت ویژه دارند:

نوع شیشه: شیشه ساده، سکوریت، لمینت، دوجداره و شیشه‌های دارای پوشش‌های عملکردی رفتار حرارتی یکسانی ندارند. همچنین استحکام لبه شیشه می‌تواند با نوع برش، ضخامت و کیفیت پرداخت لبه تغییر کند. 3M در چک‌لیست فنی خود نیز برای ارزیابی ترکیب فیلم و شیشه، مشخصاتی مانند نوع شیشه، ضخامت، ابعاد و ساختار پنجره را وارد محاسبات می‌کند.

میزان جذب انرژی خورشیدی فیلم: هرچه ساختار فیلم باعث جذب بیشتری از انرژی خورشیدی در سیستم شیشه شود، بررسی حرارتی اهمیت بیشتری پیدا می‌کند. LLumar نیز جذب خورشیدی را یکی از عوامل مهم در تعیین پتانسیل تنش حرارتی معرفی می‌کند و برای انتخاب فیلم مناسب، استفاده از جدول سازگاری فیلم و شیشه را توصیه می‌کند.

ابعاد شیشه: ابعاد جام شیشه، ضخامت آن و وضعیت نگهداری در قاب روی رفتار آن در برابر تنش اثر دارند. بنابراین نسخه‌ای که روی یک پنجره کوچک عملکرد مناسبی دارد، لزوماً برای یک شیشه بزرگ با همان جنس مناسب نیست.

سایه‌اندازی موضعی: سایه یک ساختمان، تابلو، پرده، کرکره یا عناصر دیگر می‌تواند باعث شود بخش‌های مختلف شیشه با سرعت یکسان گرم نشوند. تحقیقات مربوط به شکست حرارتی نیز اثر سایه‌اندازی نامتقارن را بر تنش حرارتی شیشه بررسی کرده‌اند. PolyU Scholars Hub

وضعیت لبه شیشه: لبه شیشه یکی از نقاط حساس در بررسی شکست حرارتی است. خراش، لب‌پریدگی یا آسیب قبلی می‌تواند مقاومت لبه را کاهش دهد. 3M در بولتن خود نیز مقاومت لبه و کیفیت پرداخت آن را از پارامترهای مهم ارزیابی می‌داند.

آیا نوع فیلم هم در سازگاری با شیشه اهمیت دارد؟

بله. تمام فیلم‌ها رفتار حرارتی یکسانی ندارند. فیلم‌های مختلف از نظر عبور، بازتاب و جذب انرژی خورشیدی متفاوت‌اند و همین تفاوت‌ها می‌تواند عملکرد حرارتی سیستم شیشه را تغییر دهد. مطالعات علمی نیز نشان داده‌اند که نوع فیلم و ویژگی‌های حرارتی و نوری آن، همراه با ویژگی‌های شیشه زیرین، در نتیجه نهایی مؤثر است.

در نتیجه، هنگام انتخاب ویندو فیلم بهتر است مدل دقیق فیلم و نوع شیشه موجود در ساختمان هم‌زمان بررسی شوند، نه اینکه تنها بر اساس رنگ یا میزان تیرگی تصمیم‌گیری شود.

Low-E و شیشه‌های خاص چرا نیاز به بررسی بیشتری دارند؟

شیشه‌های Low-E دارای پوشش کم‌گسیل هستند و محل قرارگیری این پوشش در ساختار شیشه می‌تواند بر سازگاری با فیلم اثر بگذارد. IWFA صراحتاً اعلام می‌کند که امکان استفاده از فیلم روی شیشه Low-E به نوع سطح Low-E، محل قرارگیری آن در سیستم شیشه و هدف موردنظر بستگی دارد.

به همین دلیل، برای شیشه‌های Low-E نمی‌توان یک دستور عمومی مانند «فیلم قابل نصب است» یا «فیلم قابل نصب نیست» صادر کرد. باید ساختار دقیق شیشه مشخص شود.

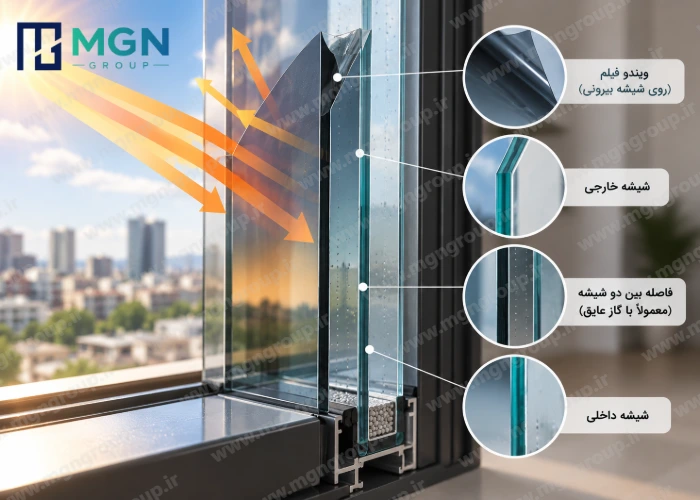

آیا دوجداره بودن شیشه به معنی ممنوع بودن فیلم است؟

خیر. دوجداره بودن به‌تنهایی به معنی ممنوعیت یا ایمنی قطعی نیست. اما ساختار چندجداره باعث می‌شود تحلیل حرارتی سیستم پیچیده‌تر شود. مشخصات هر دو لایه شیشه، فاصله بین آن‌ها، نوع پوشش و محل قرار گرفتن فیلم باید در نظر گرفته شود.

3M نیز در چک‌لیست خود برای شیشه‌های دوجداره، مشخصات هر دو شیشه را جداگانه دریافت می‌کند و نوع پوشش و ساختار پنجره را در ارزیابی وارد می‌کند.

از کجا بفهمیم فیلم برای شیشه ما مناسب است؟

قبل از نصب، حداقل این اطلاعات باید مشخص باشد:

تولیدکنندگان حرفه‌ای دقیقاً به همین دلیل جداول سازگاری فیلم و شیشه منتشر می‌کنند. برای نمونه، جدول رسمی 3M برخی ترکیب‌های فیلم و شیشه را Recommended، برخی را Non-Standard و برخی را Not Recommended معرفی می‌کند.

آیا نصب حرفه‌ای می‌تواند خطر را کاهش دهد؟

بله، انتخاب محصول مناسب باید همراه با اجرای صحیح باشد، اما نصب خوب نمی‌تواند یک ترکیب ذاتاً نامناسب فیلم و شیشه را به ترکیب مناسب تبدیل کند.

در یک اجرای اصولی باید نوع شیشه قبل از نصب مشخص شود، مشخصات فیلم بررسی شود و در صورت وجود شرایط خاص، دستورالعمل سازنده یا جدول سازگاری مورد استناد قرار گیرد. چک‌لیست 3M نیز نشان می‌دهد که ارزیابی ریسک فقط به نصب‌کننده محدود نیست و اطلاعاتی درباره خود شیشه و شرایط پنجره باید جمع‌آوری شود.

آیا ترک شیشه همیشه به معنی مشکل فیلم است؟

خیر. شکست شیشه می‌تواند دلایل مختلفی داشته باشد. تنش حرارتی فقط یکی از عوامل احتمالی است. آسیب لبه، تنش‌های مکانیکی، شرایط نصب، عیوب موجود در شیشه و عوامل محیطی هم می‌توانند در شکست نقش داشته باشند. پژوهش‌های علمی نیز نشان داده‌اند که احتمال شکست به مجموعه‌ای از پارامترهای تنش، استحکام لبه، نحوه تکیه‌گاه و وجود نقص در شیشه وابسته است. ScienceDirect

بنابراین اگر بعد از نصب فیلم شیشه‌ای ترک خورد، نمی‌توان بدون بررسی فنی فوراً نتیجه گرفت که فیلم علت قطعی آن بوده است.

برای کاهش ریسک چه کاری انجام دهیم؟

بهترین رویکرد این است که پیش از خرید، نوع شیشه و شرایط پنجره مشخص شود و سپس فیلم متناسب با همان سیستم انتخاب شود. اگر شیشه Low-E، دوجداره، بزرگ، رنگی یا دارای پوشش خاص است، بررسی تخصصی اهمیت بیشتری پیدا می‌کند.

از فروشنده یا مجری می‌توان این اطلاعات را درخواست کرد:

نام دقیق فیلم، مشخصات فنی، نوع شیشه قابل نصب، دستورالعمل سازنده، جدول Film-to-Glass در صورت وجود و شرایط گارانتی.

این اطلاعات بسیار قابل اتکاتر از جمله‌هایی مثل «این فیلم روی همه شیشه‌ها قابل نصب است» هستند.

مطالعه مرتبط

راهنمای فنی نصب ویندو فیلم روی شیشه Low-E | مقاله ۲۱۶۷
اگر شیشه ساختمان شما Low-E است، این مقاله برای شناخت محدودیت‌های نصب و عواملی که سازگاری فیلم با ساختار شیشه را تعیین می‌کنند، اطلاعات تخصصی‌تری ارائه می‌دهد.

راهنمای نصب ویندو فیلم | مقاله ۱۱۲۳
اگر سازگاری فیلم و شیشه تأیید شده و مرحله بعدی شما اجراست، این مقاله درباره آماده‌سازی، ابزار و اصول اجرای فیلم اطلاعات کاربردی‌تری در اختیار شما قرار می‌دهد.

جمع‌بندی

ویندو فیلم به‌طور معمول برای آسیب مستقیم به شیشه طراحی نشده است، اما در برخی ترکیب‌های فیلم و شیشه می‌تواند شرایط جذب انرژی خورشیدی و اختلاف دمایی شیشه را تغییر دهد. اگر این اختلاف دما همراه با شرایط نامناسبی مانند سایه‌اندازی موضعی، ضعف لبه یا ترکیب نامناسب فیلم و شیشه باشد، تنش حرارتی و احتمال شکست می‌تواند افزایش پیدا کند. International Window Film Association

بنابراین، پاسخ درست به این سؤال که آیا فیلم برای یک شیشه خاص مناسب است یا نه، بدون شناخت نوع شیشه، ابعاد، شرایط تابش و مشخصات فیلم ممکن نیست. استفاده از جدول سازگاری سازنده و بررسی فنی پیش از نصب، رویکرد مطمئن‌تری نسبت به انتخاب صرفاً بر اساس قیمت، تیرگی یا کشور سازنده است.

برای آشنایی با محصولات و راهکارهای MGN می‌توانید در پایان به صفحه اصلی MGN مراجعه کنید.

سوالات متداول

منابع مورد استفاده

International Window Film Association (IWFA): صفحه تخصصی FAQ درباره نصب فیلم روی Low-E و احتمال شکست حرارتی شیشه.

3M, Thermal Stress Technical Bulletin, Revision A, January 2019: برای تنش حرارتی، اختلاف دمای شیشه، مقاومت لبه و عوامل مؤثر بر شکست.

3M, Glass Checklist Technical Bulletin, Revision A, January 2019: برای بررسی نوع شیشه، ضخامت، ابعاد، دوجداره بودن، سایه‌اندازی و ارزیابی Film-to-Glass

3M, Film-to-Glass Recommendation Table, Revision B, May 2019: برای دسته‌بندی ترکیب‌های مختلف فیلم و شیشه در کاربردهای مختلف.

LLumar, Technical Definitions: برای مفهوم Solar Absorptance و ارتباط آن با پتانسیل تنش حرارتی و لزوم استفاده از Film-to-Glass Recommendation Chart

Chowdhury & Cortie, Thermal stresses and cracking in absorptive solar glazing, Construction and Building Materials, 2007: برای رابطه جذب انرژی خورشیدی، اختلاف دمایی، تنش حرارتی، شرایط تکیه‌گاه و شکست شیشه.

Mai & Jacob, Thermal stress fracture of solar control window panes caused by shading of incident radiation, 1980: برای تأثیر سایه‌اندازی نامتقارن بر افزایش تنش حرارتی شیشه.

Performance of Solar Control Films on Building Glazing: A Literature Review, Applied Sciences, 2022: برای رابطه مشخصات فیلم و شیشه و احتمال تنش حرارتی در برخی سیستم‌های glazing
