بررسی مهندسی ویندو فیلم و عوامل مؤثر بر عملکرد آن

ویندو فیلم را نباید فقط یک لایه تزئینی روی شیشه دانست. عملکرد واقعی آن حاصل تعامل ساختار لایه ها، ویژگی های نوری و حرارتی، نوع شیشه، چسب، کیفیت اجرا و شرایط محیطی است. به همین دلیل انتخاب محصول مناسب باید بر اساس نیاز پروژه و داده های فنی انجام شود، نه صرفاً رنگ یا میزان تیرگی.

ساختار مهندسی و اجزای اصلی

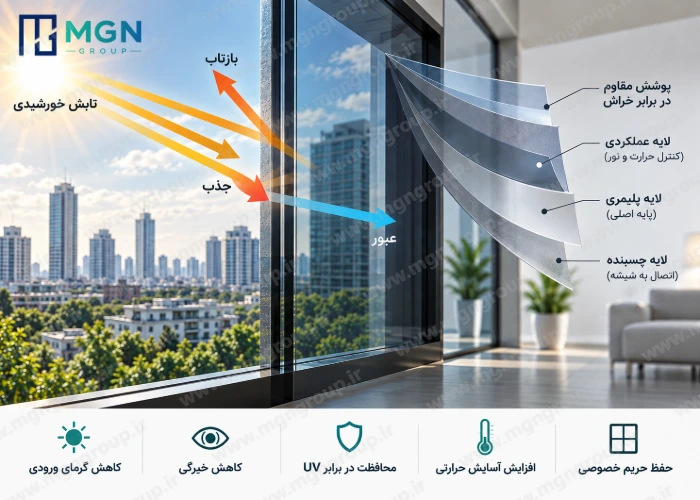

بسیاری از محصولات مورد استفاده برای شیشه، ساختاری چندلایه دارند که در آن لایه پایه پلیمری با بخش‌های عملکردی، پوشش مقاوم در برابر خراش و لایه چسبنده ترکیب می‌شود.

برای نمونه، 3M در مشخصات فنی یکی از فیلم‌های ایمنی خود، پلی استر شفاف را به عنوان ماده پایه و چسب اکریلیک حساس به فشار را در ساختار محصول معرفی می‌کند. این ساختار نشان می‌دهد که عملکرد محصول فقط به ضخامت آن وابسته نیست و مواد تشکیل‌دهنده و نحوه اتصال لایه‌ها نیز اهمیت دارند.

در مدل‌های مختلف، لایه عملکردی می‌تواند با هدف کنترل تابش خورشیدی، مدیریت نور، ایجاد حریم خصوصی، ویژگی‌های دکوراتیو یا افزایش توان نگهداشت شیشه پس از شکست طراحی شود. بنابراین دو محصول با ظاهر مشابه لزوماً عملکرد یکسانی ندارند.

عبور نور مرئی؛ یکی از شاخص‌های مهم

Visible Light Transmission یا VLT نشان می‌دهد چه میزان از نور مرئی از سامانه شیشه عبور می‌کند.

VLT بالاتر معمولاً به حفظ روشنایی طبیعی بیشتر کمک می‌کند، در حالی که VLT پایین‌تر می‌تواند برای مدیریت خیرگی یا کاهش دید مناسبتر باشد. اما این شاخص نباید جدا از نوع شیشه بررسی شود.

در داده‌های NFRC برای محصولات مختلف، مقدار عبور نور پس از نصب فیلم با تغییر نوع شیشه و سامانه پنجره متفاوت است. برای نمونه، در برخی ترکیب‌ها تفاوت میان شیشه مرجع و ترکیب فیلم و شیشه کاملاً قابل مشاهده است.

در نتیجه، عدد VLT زمانی ارزش مقایسه‌ای دارد که شیشه مرجع و شرایط اندازه گیری نیز مشخص باشند.

کنترل انرژی خورشیدی و شاخص SHGC

Solar Heat Gain Coefficient یا SHGC از مهم‌ترین شاخص ها برای تحلیل رفتار حرارتی پنجره است. این ضریب به ارزیابی میزان انرژی خورشیدی واردشده به سامانه پنجره کمک می‌کند.

کاهش SHGC در بسیاری از کاربردهای کنترل خورشیدی می‌تواند به کاهش کسب گرمای خورشیدی کمک کند، اما نمی‌توان یک مقدار ثابت را برای همه ساختمان‌ها بهترین گزینه دانست. جهت پنجره، اقلیم، میزان تابش، نوع شیشه و نیاز ساختمان باید هم‌زمان بررسی شوند.

داده‌های ثبت‌شده در پایگاه NFRC نشان می‌دهند که افزودن یک فیلم مشخص می‌تواند مقدار SHGC یک سامانه را تغییر دهد، اما اندازه این تغییر به ترکیب فیلم و شیشه وابسته است.

جذب، بازتاب و عبور تابش

تابش خورشیدی هنگام برخورد با شیشه و پوشش، بخشی را عبور می‌دهد، بخشی را بازتاب می‌کند و بخشی را جذب می‌کند. نحوه توزیع این انرژی به مشخصات اپتیکی و ساختار محصول وابسته است.

به همین دلیل، تیره تر بودن یک فیلم به‌تنهایی به معنی عملکرد حرارتی بهتر نیست. ممکن است محصولی با عبور نور نسبتاً بالا، به کمک ساختار خود کنترل مناسبی روی بخشی از انرژی خورشیدی داشته باشد.

در مشخصات فنی محصولات تخصصی معمولاً اطلاعاتی مانند VLT، SHGC و بازتاب خورشیدی در کنار یکدیگر ارائه می‌شوند. مقایسه باید بر اساس مجموعه این شاخص ها انجام شود.

نوع شیشه؛ عامل تعیین کننده در عملکرد

نوع شیشه یکی از مهم‌ترین متغیرهایی است که هنگام انتخاب نباید نادیده گرفته شود.

شیشه‌های تک جداره، دوجداره، لمینت، سکوریت و شیشه‌های دارای پوشش Low-E از نظر انتقال حرارت و رفتار نوری یکسان نیستند. ضخامت، ساختار چندلایه، فاصله بین شیشه ها و وجود پوشش‌های خاص نیز می‌توانند بر نتیجه اثر بگذارند.

به همین دلیل نمی توان یک عدد ثبت‌شده برای یک ترکیب مشخص را به همه پنجره ها تعمیم داد. LLumar نیز اعلام می‌کند که داده‌های عملکرد خورشیدی محصولات معماری آن بر اساس روش های NFRC و روی شیشه شفاف تک‌جداره ۳ میلی‌متری اندازه گیری یا محاسبه شده‌اند و عملکرد واقعی با تغییر نوع شیشه می‌تواند متفاوت باشد.

این نکته هنگام کار با شیشه های خاص، به‌ویژه سامانه‌های دارای Low-E، اهمیت بیشتری دارد.

آیا ضخامت بیشتر به معنی عملکرد بهتر است؟

ضخامت یکی از ویژگی های فنی مهم است، اما معیار مستقلی برای قضاوت درباره کیفیت نیست.

در کاربردهای ایمنی، ضخامت و ساختار مکانیکی می‌توانند اهمیت بیشتری پیدا کنند. در مقابل، در فیلم‌های کنترل خورشیدی تمرکز ممکن است بیشتر روی ویژگی‌های اپتیکی و حرارتی باشد.

بنابراین مقایسه دو محصول فقط بر اساس ضخامت، اطلاعات کافی برای تصمیم‌گیری ایجاد نمی‌کند. ساختار لایه‌ای، مواد به‌کاررفته، چسب، پوشش سطح و داده‌های عملکردی نیز باید بررسی شوند.

نقش چسب در عملکرد نهایی

چسب بخش پنهان اما مهم این سامانه است. اتصال مناسب میان لایه پلیمری و شیشه، پایداری محصول و کیفیت ظاهری اجرا را تحت تأثیر قرار می‌دهد.

وجود گردوغبار، آلودگی یا رطوبت هنگام اجرا می‌تواند کیفیت چسبندگی را کاهش دهد و ایجاد حباب یا نقص ظاهری را به دنبال داشته باشد. در محصولات تخصصی، مشخصات چسب نیز بخشی از اطلاعات فنی محصول است.

برای نمونه، 3M در مشخصات فنی محصول ایمنی خود از چسب اکریلیک حساس به فشار نام می‌برد.

بنابراین حتی یک محصول با مشخصات مناسب، در صورت اجرای نامناسب نمی‌تواند الزاماً عملکرد مورد انتظار را ارائه دهد.

کیفیت نصب چه تأثیری دارد؟

عملکرد اعلام شده توسط سازنده معمولاً تحت شرایط مشخص اندازه‌گیری می‌شود. در پروژه واقعی، نوع شیشه، میزان تابش، دمای سطح، شرایط محیطی و کیفیت نصب ممکن است متفاوت باشد.

آماده سازی دقیق شیشه، حذف آلودگی، برش مناسب، اجرای یکنواخت و خارج کردن محلول و هوای محبوس از مراحل مهم نصب هستند.

به همین دلیل باید میان عملکرد آزمایشگاهی و نتیجه واقعی پروژه تفاوت قائل شد. داده آزمایشگاهی برای مقایسه محصولات بسیار ارزشمند است، اما نتیجه نهایی به شرایط واقعی نصب نیز وابسته خواهد بود.

تأثیر دما و شرایط محیطی

دمای سطح شیشه، شدت تابش، جهت قرارگیری پنجره و شرایط اقلیمی می‌توانند رفتار حرارتی سامانه را تغییر دهند.

در پنجره‌هایی که از پوشش‌های خاص یا شیشه‌های چندلایه استفاده می‌کنند، بررسی سازگاری محصول با شیشه اهمیت بیشتری دارد. انتخاب صرفاً بر اساس تجربه عمومی یا ظاهر محصول، برای چنین شرایطی رویکرد فنی مناسبی نیست.

همچنین دستورالعمل نصب سازنده باید برای شرایط مربوط به آماده‌سازی، اجرا و بهره‌برداری ملاک قرار گیرد.

مهم‌ترین شاخص‌های فنی برای مقایسه

چگونه انتخاب مهندسی انجام دهیم؟

انتخاب بهتر است از نیاز پروژه شروع شود.

ابتدا مشخص کنید هدف اصلی چیست: کاهش گرمای خورشیدی، کنترل خیرگی، حفظ نور طبیعی، افزایش حریم خصوصی، بهبود ایمنی یا ترکیبی از این موارد.

سپس نوع شیشه و ساختار پنجره را مشخص کنید و داده های فنی محصولات را در شرایط مشابه مقایسه کنید.

برای پروژه های کنترل خورشیدی، VLT و SHGC باید در کنار هم بررسی شوند. برای کاربردهای ایمنی، ساختار مکانیکی، چسب و مستندات آزمون اهمیت بیشتری دارند. در شیشه های Low-E نیز سازگاری محصول با ساختار شیشه باید پیش از اجرا بررسی شود.

برای بررسی سازگاری با شیشه های خاص نیز مقاله «آیا ویندو فیلم روی شیشه Low-E قابل نصب است؟ بررسی فنی و نکات مهم قبل از اجرا» پیشنهاد می‌شود.

جمع‌بندی

عملکرد یک سیستم شیشه ای پوشش‌دار از یک عامل منفرد به دست نمی‌آید. ساختار لایه‌ها، ویژگی های اپتیکی، رفتار حرارتی، نوع شیشه، چسب، کیفیت نصب و شرایط محیطی باید در کنار هم بررسی شوند.

بنابراین بهترین انتخاب لزوماً تیره ترین یا ضخیم‌ترین گزینه نیست. انتخاب دقیق زمانی شکل می‌گیرد که نیاز پروژه به شاخص فنی مناسب متصل شود و اطلاعات محصول با مشخصات واقعی پنجره تطبیق داده شود.

داده‌های NFRC نیز نشان می‌دهند که عملکرد یک محصول می‌تواند با تغییر شیشه مرجع تغییر کند؛ به همین دلیل مقایسه فنی باید همیشه با توجه به شرایط واقعی سامانه انجام شود.
