ویندو فیلم ضد انفجار؛ چگونه ایمنی شیشه در برابر انفجار و ضربه افزایش می‌یابد؟

شیشه یکی از بخش‌های آسیب پذیر پنجره و نمای ساختمان است. در اثر موج انفجار، برخورد اجسام یا برخی حوادث شدید، شیشه ممکن است ترک بخورد یا بشکند و قطعات آن به اطراف پرتاب شوند. در چنین شرایطی، مسئله فقط شکستن شیشه نیست، بلکه کاهش خطر ناشی از پراکندگی خرده شیشه نیز اهمیت زیادی دارد.

ویندو فیلم ضد انفجار برای همین سناریو مورد استفاده قرار می‌گیرد. این دسته از فیلم های ایمنی با ایجاد یک لایه پلیمری متصل به شیشه، می‌توانند در زمان شکست، بخشی از قطعات را روی سطح نگه دارند و در سامانه های مشخص و آزمون شده، به کاهش خطر ناشی از شیشه شکسته کمک کنند. البته این محصولات را نباید با شیشه ضد گلوله یا سامانه ای که مانع خود انفجار می‌شود یکسان دانست.

در این مقاله، عملکرد فیلم های مقاوم در برابر انفجار، نقش چسب و قاب، تفاوت آنها با فیلم‌های معمولی، استانداردهای مهم و نکات انتخاب و نصب را بررسی می کنیم.

ویندو فیلم ضد انفجار چگونه عمل می‌کند؟

این فیلم‌ها معمولاً از لایه های پلیمری با مقاومت مکانیکی مناسب به همراه یک سیستم چسب تشکیل می‌شوند. زمانی که شیشه تحت ضربه یا فشار می‌شکند، فیلم می‌تواند قطعات را به سطح خود متصل نگه دارد و از جدا شدن آزادانه بخشی از آنها جلوگیری کند.

3M در مشخصات فنی Scotchshield Safety & Security Window Film Ultra S800، این محصول را برای نگهداشت قطعات شیشه و کمک به جلوگیری از پرتاب خرده‌شیشه معرفی می‌کند. در همین سند، کاربردهایی مانند شکست تصادفی، ورود اجباری، رخدادهای لرزه‌ای، انفجارهای تصادفی یا عمدی و باد شدید نیز برای کاربردهای مشخص ذکر شده است.

مکانیزم کلی را می‌توان به شکل زیر در نظر گرفت:

ضربه یا موج فشار »»» شکست شیشه »»» اتصال قطعات به فیلم »»» کاهش پراکندگی آزاد خرده‌شیشه

این فرآیند به این معنا نیست که فیلم الزاماً مانع شکست شیشه می‌شود. هدف اصلی در بسیاری از کاربردهای ایمنی، کنترل رفتار شیشه پس از شکست است.

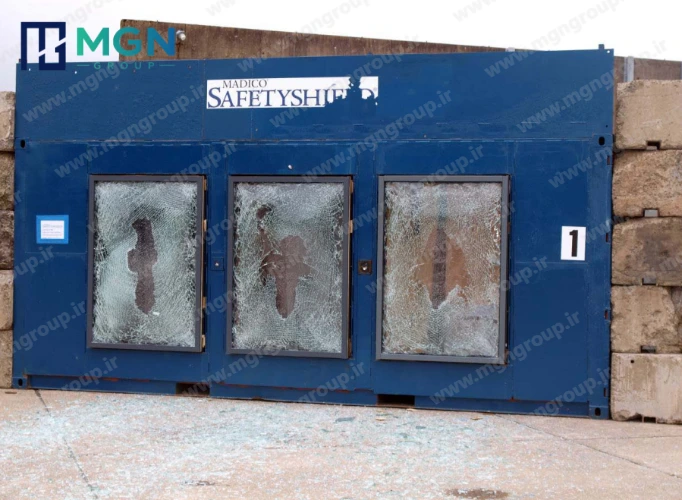

تفاوت فیلم ایمنی مقاوم در برابر انفجار با فیلم‌های معمولی

همه فیلم‌های پنجره برای یک کاربرد طراحی نشده‌اند. برخی مدل‌ها با هدف کنترل نور، کاهش تابش خورشیدی، کنترل گرما یا ایجاد حریم خصوصی تولید می‌شوند، در حالی که فیلم‌های ایمنی برای افزایش قابلیت نگهداشت قطعات و بهبود عملکرد شیشه در برابر برخی سناریوهای مکانیکی طراحی شده‌اند.

در محصولات تخصصی، عواملی مانند ساختار چندلایه، مقاومت کششی، مقاومت پارگی و نوع چسب اهمیت پیدا می‌کنند.

برای مثال، 3M در دیتاشیت S800 ضخامت اسمی فیلم را ۸ میل، حدود ۲۰۳ میکرون اعلام کرده و برای مقاومت کششی، مقاومت پارگی و سایر ویژگی‌های مکانیکی آن مقادیر مشخصی ارائه کرده است. این مشخصات مربوط به همان محصول است و نباید بدون بررسی، به همه فیلم‌های موجود در بازار تعمیم داده شود.

LLumar نیز برای محصولات ایمنی و امنیتی خود، آزمون‌های جداگانه‌ای برایSafety Glazing، Blast Protection، Forced Entry و Windstorm ارائه می‌کند. این تفکیک اهمیت زیادی دارد، زیرا «ایمنی شیشه» یک ویژگی واحد نیست و باید مشخص شود محصول برای چه نوع تهدیدی ارزیابی شده است.

برای مشاهده محصول مرتبط، می‌توانید به صفحه ویندو فیلم ایمنی در سایت MGN مراجعه کنید.

مهم‌ترین نکته: فیلم به‌تنهایی یک سیستم حفاظتی کامل نیست

یکی از مهم‌ترین موضوعات فنی در این حوزه، تفاوت میان فیلم نصب‌شده روی شیشه و سامانه کامل شیشه، فیلم، قاب و اتصالات است.

راهنمای GSA درباره Blast and Low-E Film توضیح می‌دهد که برای برخی شرایط انفجاری، سامانه‌هایی که فیلم را به‌صورت مکانیکی به قاب متصل می‌کنند، می‌توانند عملکرد حفاظتی متفاوتی داشته باشند. این راهنما همچنین بر اهمیت قاب، اتصال پنجره و مهار مجموعه به سازه تأکید می‌کند. U.S. General Services Administration

بنابراین فرض کنید فیلم و شیشه عملکرد مناسبی داشته باشند، اما قاب یا اتصالات نتوانند بار واردشده را تحمل کنند. در چنین شرایطی، عملکرد کل مجموعه ممکن است با چیزی که از روی مشخصات فیلم انتظار داریم متفاوت باشد.

به همین دلیل، در پروژه‌های حساس باید عوامل زیر به‌صورت یک مجموعه بررسی شوند:

این موضوع یکی از مهم‌ترین تفاوت‌های میان یک محصول عمومی و یک سامانه آزمون‌شده است.

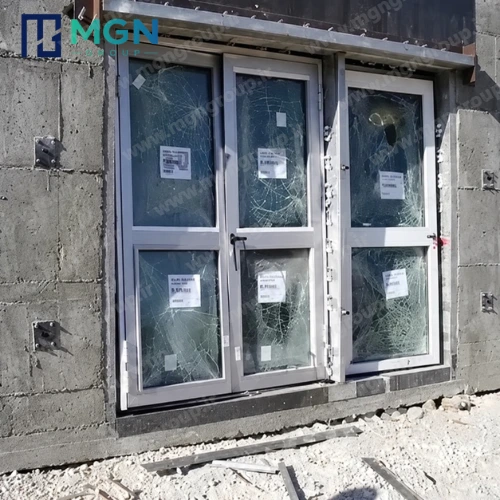

آیا ویندو فیلم ضد انفجار شیشه را ضدگلوله می‌کند؟

خیر.

مقاومت در برابر انفجار، نگهداشت خرده‌شیشه و مقاومت در برابر گلوله سه مفهوم متفاوت هستند. ممکن است یک فیلم برای کاهش خطر ناشی از انفجار آزمایش شده باشد، اما این موضوع به‌تنهایی نشان نمی‌دهد که همان فیلم در برابر گلوله نیز عملکرد مشابهی خواهد داشت.

3M در مستندات S800 به‌صراحت اعلام می‌کند که محصول ضدگلوله نیست و برای متوقف کردن مهاجم طراحی نشده است. بنابراین استفاده از عباراتی مانند «ضدگلوله شدن کامل شیشه با نصب فیلم» از نظر فنی قابل دفاع نیست.

اگر هدف پروژه مقایسه انواع راهکارهای حفاظتی است، مقاله «بررسی استانداردهای ANSI و BS-EN برای ویندو فیلم امنیتی» در خوشه محتوایی MGN می‌تواند مکمل این مطلب باشد.

استانداردهای مرتبط با عملکرد در برابر انفجار

زمانی که درباره مقاومت در برابر انفجار صحبت می‌کنیم، باید میان یک عبارت تبلیغاتی و یک نتیجه آزمون مستند تفاوت قائل شویم.

استاندارد ASTM F1642/F1642M-25 روش آزمونی برای ارزیابی شیشه، سامانه‌های شیشه‌ای و سامانه‌های retrofit در برابر بار هوایی ناشی از انفجار ارائه می‌کند. این استاندارد امکان ارزیابی سیستم‌های مختلف، از جمله شیشه دارای فیلم، را فراهم می‌کند.

نکته مهم این است که ASTM تأکید می‌کند رتبه خطر حاصل از آزمون به شرایط و نمونه مورد آزمایش مربوط است و به معنی تضمین مطلق عملکرد یک نمونه منفرد در یک انفجار واقعی نیست.

3M نیز برای S800، نتایج آزمون‌هایی بر اساس GSA TS01-2003 و ASTM F1642 را برای ترکیب مشخصی از فیلم، شیشه و سیستم اتصال منتشر کرده است. برای نمونه، در دیتاشیت این محصول بعضی نتایج Blast Mitigation برای شیشه آنیل‌شده با سیستم اتصال مشخص گزارش شده‌اند.

در نتیجه، هنگام بررسی یک محصول بهتر است فقط به عبارت «مقاوم در برابر انفجار» بسنده نکنید و موارد زیر را نیز بررسی کنید:

نام استاندارد، نوع شیشه، ضخامت شیشه، روش اتصال، شرایط بارگذاری و نتیجه آزمون.

ضخامت بیشتر یعنی حفاظت بیشتر؟

لزوماً نه.

ضخامت یکی از عوامل مهم در طراحی فیلم‌های ایمنی است، اما به‌تنهایی تعیین‌کننده عملکرد نهایی نیست. ساختار فیلم، مقاومت کششی، مقاومت پارگی، نوع چسب، روش نصب، نوع شیشه و نحوه اتصال به قاب نیز باید بررسی شوند.

برای مثال، یک فیلم ضخیم‌تر ممکن است در یک سناریوی مشخص مزیت مکانیکی داشته باشد، اما اگر اتصال آن با شیشه یا قاب مناسب نباشد، صرفاً افزایش ضخامت نمی‌تواند تضمین‌کننده عملکرد بهتر کل سامانه باشد.

به همین دلیل، مقایسه فیلم‌های ۲۰۰، ۳۰۰ یا ۴۰۰ میکرون بهتر است با بررسی دیتاشیت و نتایج آزمون همان محصول انجام شود، نه فقط بر اساس عدد ضخامت.

در این زمینه، مقاله «راهنمای تخصصی انتخاب ضخامت مناسب ویندو فیلم امنیتی؛ ۱۰۰، ۲۰۰، ۳۰۰ و ۴۰۰ میکرون» نیز می‌تواند برای تکمیل اطلاعات مفید باشد.

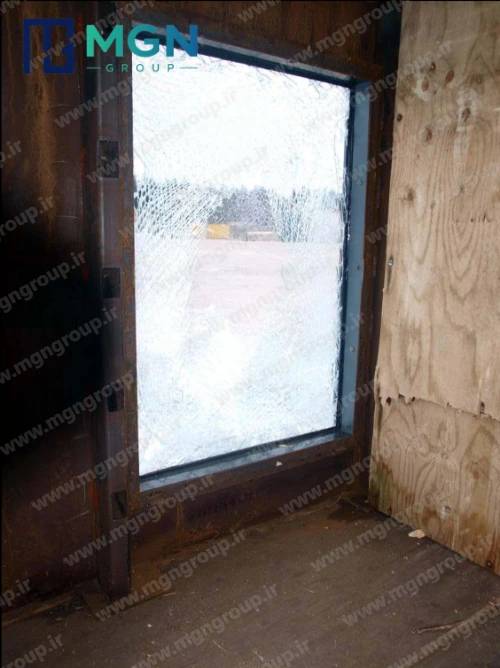

آیا فیلم ایمنی می‌تواند در برابر ورود اجباری هم کاربرد داشته باشد؟

برخی فیلم‌های ایمنی می‌توانند با نگهداشت شیشه شکسته، نفوذ از طریق شیشه را دشوارتر کنند یا در شرایط آزمون‌شده باعث تأخیر در ورود شوند. اما این ویژگی برای همه فیلم‌ها یکسان نیست.

LLumar برای بعضی از محصولات خود آزمون‌های مرتبط با Forced Entry و EN356 را منتشر کرده است. در نتیجه، اگر پروژه علاوه بر ایمنی خرده‌شیشه، نیاز به مقاومت در برابر ورود اجباری دارد، باید محصولی انتخاب شود که برای همان کاربرد و شرایط مشخص ارزیابی شده باشد.

به بیان ساده:

فیلم ایمنی، فیلم مقاوم در برابر انفجار و سامانه مقاوم در برابر ورود اجباری، مفاهیم مرتبط اما غیرمترادف هستند.

نقش چسب در عملکرد فیلم

فیلم زمانی می‌تواند نقش نگهدارنده خود را ایفا کند که اتصال آن به شیشه در شرایط موردنظر قابل اتکا باشد.

نوع چسب، کیفیت آماده‌سازی شیشه، تمیزی سطح و روش اجرای فیلم همگی بر کیفیت اتصال اثر دارند. در برخی کاربردهای تخصصی نیز اتصال لبه فیلم به قاب بخشی از الزامات عملکردی است.

برای نمونه، 3M در S800 اعلام می‌کند که برای کاربردهای مربوط به باد، ورود اجباری و کاهش خطر انفجار، استفاده از Impact Protection Attachment Sealant طبق دستورالعمل شرکت ضروری است.

این موضوع نشان می‌دهد که در پروژه‌های حساس، نصب صحیح فقط یک مسئله ظاهری نیست، بلکه بخشی از عملکرد مهندسی سیستم محسوب می‌شود.

نصب حرفه‌ای چرا اهمیت دارد؟

حتی یک محصول دارای مشخصات مناسب نیز باید مطابق دستورالعمل سازنده نصب شود.

سطح شیشه باید به‌درستی آماده و تمیز شود، فیلم باید به‌صورت یکنواخت روی سطح قرار گیرد و شرایط نصب با مشخصات محصول سازگار باشد. در پروژه‌هایی که روش اتصال به قاب بخشی از آزمون بوده است، همان روش نیز باید رعایت شود.

3M نیز تأکید می‌کند که محصولات S800 باید دقیقاً مطابق مشخصات فنی و دستورالعمل‌های نصب شرکت اجرا شوند.

به همین دلیل برای پروژه‌های حساس، نصب توسط نیروی متخصص آشنا با فیلم‌های ایمنی و جزئیات اتصال توصیه می‌شود.

آیا فیلم‌های ایمنی قابلیت کنترل UV هم دارند؟

در برخی محصولات، بله.

برای نمونه، 3M برای فیلم S800 میزان ۹۹ درصد دفع اشعه UV را اعلام کرده است. LLumar نیز در معرفی محصولات Safety & Security خود به قابلیت محافظت در برابر UV و کاهش محوشدگی برخی سطوح داخلی اشاره می‌کند.

اما این ویژگی را نباید به تمام محصولات تعمیم داد. برای هر مدل باید دیتاشیت همان محصول بررسی شود.

چه ساختمان‌هایی می‌توانند به این راهکار نیاز داشته باشند؟

فیلم‌های ایمنی را می‌توان در فضاهایی بررسی کرد که شکست شیشه ممکن است برای افراد یا تجهیزات خطر ایجاد کند؛ از جمله:

ساختمان‌های اداری و تجاری، ورودی‌های شیشه‌ای، مراکز عمومی، ساختمان‌های دارای سطوح شیشه‌ای وسیع و پروژه‌هایی که الزامات خاص ایمنی یا امنیتی دارند.

در ساختمان‌های حساس، ارزیابی باید فراتر از خود فیلم باشد و مواردی مانند نوع شیشه، قاب، اتصالات، سناریوی تهدید و سطح عملکرد موردنیاز نیز بررسی شوند.

بنابراین برای یک پروژه با ریسک انفجار، انتخاب محصول صرفاً بر اساس قیمت یا ضخامت تصمیم کاملی نخواهد بود.

یک نکته مهم درباره انتخاب محصول

اگر برای پروژه‌ای به دنبال فیلم مقاوم در برابر انفجار هستید، بهتر است قبل از خرید این اطلاعات را مشخص کنید:

این روش باعث می‌شود انتخاب محصول از یک مقایسه ساده تبلیغاتی به یک ارزیابی فنی تبدیل شود.

جمع‌بندی

ویندو فیلم ضد انفجار را بهتر است بخشی از یک سامانه کاهش خطر ناشی از شکست شیشه بدانیم، نه یک لایه که شیشه را در برابر تمام تهدیدها نفوذناپذیر می‌کند.

فیلم‌های تخصصی می‌توانند در شرایط مشخص، قطعات شیشه را پس از شکست روی سطح نگه دارند و در برخی سامانه‌های آزمون‌شده، به کاهش خطر ناشی از موج انفجار یا ورود اجباری کمک کنند. با این حال، نوع شیشه، ساختار فیلم، چسب، قاب، روش اتصال و شرایط آزمون همگی در نتیجه نهایی نقش دارند.

استاندارد ASTM F1642/F1642M برای ارزیابی شیشه و سامانه‌های شیشه‌ای در برابر بار هوایی ناشی از انفجار طراحی شده و مستندات شرکت‌هایی مانند 3M و LLumar نیز نمونه‌هایی از آزمون‌های واقعی را برای محصولات و شرایط مشخص ارائه می‌کنند.

بنابراین هنگام خرید، بهتر است به‌جای تکیه بر عباراتی مانند «ضدگلوله» یا «ضد انفجار مطلق»، مشخصات فنی، گزارش آزمون و روش نصب همان محصول بررسی شود.

برای مشاهده محصولات مرتبط و دریافت اطلاعات بیشتر، می‌توانید به صفحه صفحه اصلی گروه MGN مراجعه کنید.

سوالات متداول

منابع معتبر

3M, Scotchshield Safety & Security Window Film Ultra S800 Technical Data Sheet, Revision G, January 2025. مشخصات مکانیکی، نگهداشت قطعات شیشه و نتایج آزمون‌های مربوط به Blast Mitigation.

ASTM F1642/F1642M-25، روش آزمون شیشه و سامانه‌های شیشه‌ای در برابر بار هوایی ناشی از انفجار.

LLumar Safety and Security Window Film، کاربردها و استانداردهای Safety Glazing، Blast Protection، Forced Entry و Windstorm.

LLumar Safety and Security Window Film Test Documents، گزارش‌ها و اسناد آزمون محصولات مختلف.

U.S. General Services Administration, Blast and Low-E Film، بررسی نقش فیلم، قاب و مهار پنجره در کاهش خطر ناشی از انفجار.
